ІСМА презентує свою продукцію. На цій сторінці можна знайти інформацію про наступні позиції:
- АЛЬФА-ДЕТЕКТОРИ НА ОСНОВІ ZnSe
- АЛЬФА/БЕТА ДЕТЕКТОРИ
- СЦИНТИЛЯЦІЙНІ КРИСТАЛИ ZnSe(O,Al) ДЛЯ РЕНТЕНІВСЬКОГО ВИПРОМІНЮВАННЯ
- СЦИНТИЛЯЦІЙНІ ДЕТЕКТОРИ НА ОСНОВІ ПОЛІСТИРОЛУ
- ПЛАСТИКОВІ СЦИНТИЛЯЦІЙНІ МАТЕРІАЛИ НА ОСНОВІ ПОЛІСТИРОЛУ
- ГЕРМАНАТ ВІСМУТУ Bi4Ge3O12 (BGO)
- РІДКІСНОЗЕМЛЕНІ ГРАНАТИ (YAG:Ce, LuAG:Ce)
- КРИСТАЛИ ТА ДЕТЕКТОРИ НА ОСНОВІ ЙОДІДУ СТРОНЦІЮ SrI2:Eu
Альфа-детектори використовуються для виявлення α-частинок в радіоекології та технологічному контролі.
Переваги ZnSe у порівнянні з потужністю ZnS(Ag): немає фосфоресценції, нижчий рівень післясвітіння.
| Сцинтилятор | ZnSe (O,Al) |
| Форма виробництва | - порошок (розмір гранул до 15 мкм) |
| - барвник | |
| - плитки монокристала, пов'язані світловодом з поліметилметакрилата (ПММА) | |
| Діапазон вимірювання поверхневої активності | 239Pu 3.4∙10-3 – 3.4 103 Бк∙см-2 |
| Чутливість до 239Pu | >0,15 c імпульсів на секунду/(частинок∙хв-1∙см-2) |
| Диапазон енергій | 2000-10000 кеВ |
ZnSe(O,Al) vs ZnS(Ag)
| Параметр | ZnSe(Al,O) | ZnS(Ag) |
|---|---|---|
| Морфологія | монокристал, полікристалічний порошок | полікристалічний порошок |
| λмакс, нм | 590 | 450 |
| Світловий вихід, фотон/МеВ | 70000 | 75000 |
| Час загасання, нс | 1000 | 200 |
| Післясвітіння, % (через 3 мс) | 0.5 | 20.6 |
| Співвідношення α/γ | 0.8 | - |
Альфа-детектори використовуються в радіоекології і технологічному контролі для виявлення частинок.
Переваги: спектрометрія для розділення α і α/β, відсутність фосфоресценції, технологій виробництва дозволяють отримати продукцію великих розмірів.
| Сцинтилятор | ZnSe (O,Al) |
| Активна зона сцинтилятора | |
| - монокристал | до 2” |
| - «мозаїчний» дизайн | більше 2” |
| Співвідношення α/γ (239Pu, 137Cs) | 0.84 |
| Ефективність реєстрації (4π), 239Pu | 35% |
| Чутливість, імпульсів на секунду∙Бк, 239Pu | > 0,3 |
| Чутливість, імпульсів на секунду∙БК, 90Sr-90Y | > 0,27 |
| Мінімальна активність, що детектується, Бк, 239Pu | < 0,02 |
| Мінімальна активність, що детектується, Бк, 90Sr-90Y | < 0,15 |
| Диапазон енергії: | |
| Альфа | 2000-10000 кеВ |
| Бета | 65-4000 кеВ |
Переваги: низьке післясвітіння, висока ефективність для рентгенівського випромінювання.
| Сцинтилятор | Світловий вихід, % |
Післясвітіння, % | |||||||
| 3 мс | 5 мс | 10 мс | 20 мс | 30 мс | 100 мс | 200 мс | 500 мс | ||
| ZnSe швидкий | 50 | 0.003 | 0.003 | 0.002 | 0.001 | 0.001 | 0.001 | 0.001 | 0.000 |
| ZnSe стандарт | 100 | 0.022 | 0.016 | 0.009 | 0.006 | 0.004 | 0.001 | 0.001 | 0.000 |
| ZnSe гнучкий | 40 | 0.085 | 0.071 | 0.051 | 0.041 | 0.035 | 0.021 | 0.014 | 0.008 |
| GOS (Pr) швидкий | 53 | — | — | 0.008 | — | 0.005 | 0.002 | — | — |
| GOS (Pr) повільний | 53 | — | — | 0.08 | — | 0.02 | 0.01 | — | — |
| CsI(Tl) | 100 | 0.718 | 0.501 | 0.332 | 0.288 | 0.261 | 0.193 | 0.155 | 0.106 |
| Zеф | 33 |
| Щільність, г/см3 | 5.27 |
| Площина відколу | <100> |
| Твердість за шкалою Мооса | 4 |
| Гігроскопічний | Ні |
| Максимальна довжина хвилі випромінювання, нм | 590 |
| Мінімальна довжина хвилі відсічення, нм | 460 |
| Показник заломлення @ максимум емісії | 2.66 |
| Ефективний середній час загасання для γ, мкс | 0.8 |
| Світловий вихід для γ, фотон/кеВ | 60 |

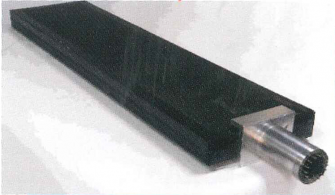

СЦИНТИЛЯЦІЙНІ ДЕТЕКТОРИ НА ОСНОВІ ПОЛІСТИРОЛУ
Гамма-детектори для портальних радіаційних моніторів використовуються для реєстрації гамма-енергії від 15 кеВ.
Переваги: економічність, висока однорідність і низька чутливість до гамма-випромінювання.
| Сцинтилятор | На основі полістиролу |
 |
| Розмір поперечного перерізу | до 2000 мм | |
| Робоча температура | – 40°C … +60°C | |
| Довжина хвилі (максимум емісії) | 418 нм | |
| Час загасання | 2.4 нс | |
| Світловий вихід | 56% |
| Сцинтилтор | Розмір | чутливість,1/с*кБк | Мінимальна детектуюча активність, 1/кБк | ||
| Cs137 | Am241 | Cs137 | Am241 | ||
| більше ніж | не більше ніж | ||||
| ПС | 50x500x1000 | 10 | 1,2 | 40 | 250 |
| ПС | 50x250x1000 | 5 | 0,7 | 50 | 300 |
| ПС | 50x406x1880 | 3 | 0,5 | 65 | 400 |
ІСМА пропонує наступні сцинтиляційні матеріали на основі полістиролу:
| — Пластикові сцинтилятори на основі полістиролу UPS-923A |  |
|
|
418 | |
|
2, 3 | |
|
1.55 | |
|
56 | |
| — Пластик, що зрушує довжину хвилі | |
|
від 425 до 530 (згідно до вимог клієнта) |
| — Радиаційна стійкість | |
|
530 |
|
7 |
| — Пластикові сцинтилятори для розпізнавання нейтронного та гамма-випромінювання | |
|
418 |
|
2, 3 |
|
1.55 |
|
42 |
|
1.8 |
| — Високі температури | |
|
до +120°C |
 |
 |

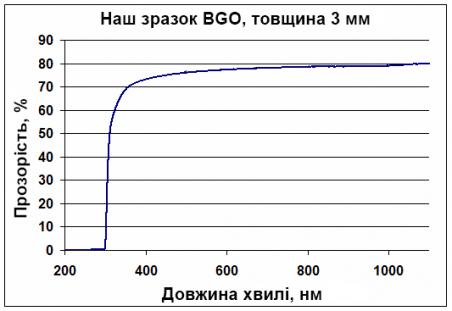

Сцинтиляційні та фізичні властивості
| Ефективний атомний номер | 75.2 |
| Щільність, г/см3 | 7.13 |
| Температура плавлення, К | 1303 |
| Радіаційна довжина, см | 1.12 |
| Показник заломлення | 2.15 |
| Максимум люмінесценції, нм | 480 |
| Гігроскопічність | — |
| Час загасання, нс | 300 |
| Світловий вихід, фотнів/МеВ | 8000-10000 |
| Світловий вихід, % (Nal:TI) | 15-20 |

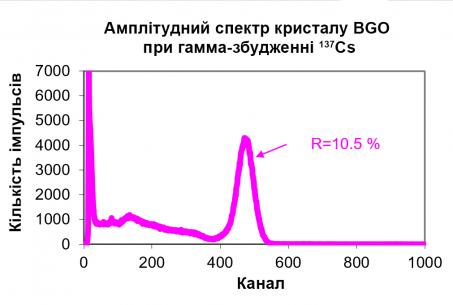

| Енергетична роздільна здатність (662 кэВ),% | 10.0-12.0 |
| Післясвітіня,% (через 3 мс) | 0,005 (6 мс) |
| Радіаційна стійкість | + |

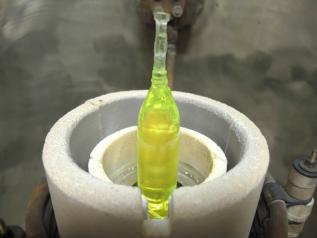

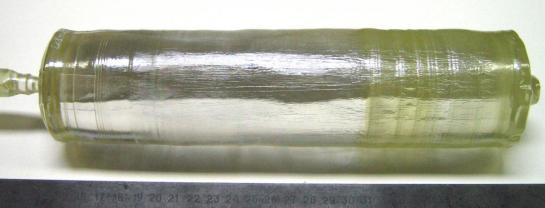

Висока гальмівна здатність, висока сцинтиляційна ефективність, гарна енергетична роздільна здатність, негігроскопічність зробили BGO найкращим матеріалом для фізики високих енергій, ядерної фізики, космічної фізики, ядерної медицини, геологорозвідки та інших галузей. ІСМА поставляє високоякісні кристалічні були з BGO діаметром до 76 мм або довжиною до 300 мм, а також елементи різної форми.
Ітрій алюмінієвий гранат Y3Al5O12: Ce (YAG: Ce), лютецій алюмінієвий гранат (Lu3Al5O12:Ce, LuAG:Ce) та змішані кристали ітрій лютецій алюмінєвий гранат ((Y,Lu)3Al5O12), активовані церієм - це швидкі та яскраві сцинтиляційні матеріали. Час загасання становить 50-100 нс. Довжина хвилі сцинтиляційного випромінювання становить близько 530-550 нм, що ідеально підходить для узгодження з фотодіодами та лавинними фотодіодами. Гранати є хорошою альтернативою щільним і швидким сцинтиляторам на основі рідкоземельних ортосилікатів (LSO: Ce, GSO: Ce, LYSO: Ce). Матеріал є механічно та хімічно стійким, негігроскопічним, механічно міцним, радіаційно стійкий. Матеріалу може бути надані різні форми та розміри, включаючи призми, сфери та тонкі пластини.
Сцинтиляційні та фізичні властивості
| YAG:Ce | LuAG:Ce |
  |
||
| Доступний розмір кристала | діаметром до 45 мм і довжиною 150 мм | |||
| Кристалічна структура | кубічний | |||
| Розтріскування | — | |||
| Гігроскопічність | — | |||
| Світловий вихід, фотонів/МеВ | 30000 | 27000 | ||
| Твердість, Моос | 8.5 | 8.5 | ||
| Емісія | 550 нм | 530 нм | ||
| Щільність, г/см3 | 4.55 | 6.7 | ||
| Показник заломлення | ~ 1.82 | ~ 1.84 | ||
| Час первинного загасання, нс | 50-100 | 60-70 | ||
| Переваги - Хороша радіаційна стійкість (YAG: Ce); - Висока щільність (LuAG:Ce); - Добре підходять для зчитування фотодіодів та лавинних діодів; - Дуже хороші механічні властивості; - Швидке загасання |
Основне використання - Виявлення високоенергетичного гамма-випромінювання та заряджених частинок; - PET-матриці; - Екрани з високою просторовою роздільною здатністю для рентгенівського, гамма- та бета-випромінювання. |
Сцинтиляційні та фізичні характеристики

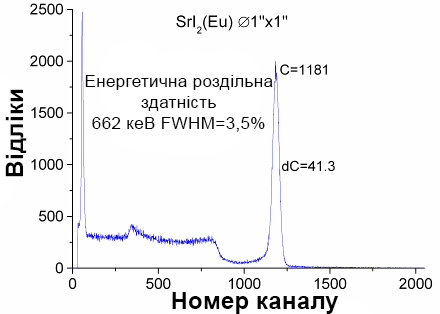

| Ефективний атомний номер | 49.4 | SrI2:Eu є одним з найефективніших сцинтиляторів з чудовим світловим виходом та енергетичною роздільною здатністю. Енергетична роздільна здатність до 3,2% при 662 кеВ робить цей сцинтилятор дуже ефективним для спектроскопічного визначення ядерних ізотопів. Ми пропонуємо як "оголені" кристали, так і інкапсульовані, що запобігає окисленню на відкритому повітрі. |
| Щільність, г/см3 | 4.55 | |
| Температура плавлення, ° С | ~600 | |
| Довжина випромінювання, см | 1.95 |
 |
| Показник заломлення | 1.85 | |
| Максимум люмінесценції, нм | 435 | |
| Гігроскопічність | так | |
| Час загасання | ~1 µс | |
| Світловий вихід, фотонів/МеВ | 80000 | |
| Енергетична роздільна здатність (662 кэВ),% | до 3.2 | |
| Непропорційність виходу світла в діапазоні 20-1500 кеВ | <10% |

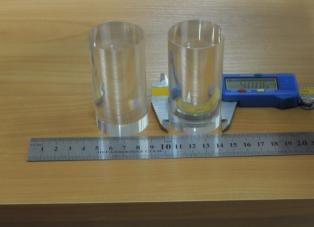

 25 (діаметр) х 35 мм |
 25 мм (діаметр) x 25 мм |
 Неупаковані кристали та інкапсульований зразок 6x6x6 |
 |
